二氯二氧化钨
-
中文名二氯二氧化钨
-
英文名Tungsten dichloride dioxide
-
中文别名
-
英文别名
EINECS 236-862-1 Tungsten(VI) oxychloride (Wolfram(VI) dichloride dioxide MFCD00054136 TUNGSTEN DICHLORIDE DIOXIDE -
常用名二氯二氧化钨
-
C A S号13520-76-8
-
密度4.670
-
沸点N/A
-
熔点265°C
-
化学式Cl2O2W
-
结构式
1、摩尔折射率：无可用的
2、摩尔体积（cm3/mol）：无可用的
3、等张比容（90.2K）：无可用的
4、表面张力（dyne/cm）：无可用的
5、介电常数：无可用的
6、极化率（10-24cm3）：无可用的
7、单一同位素质量：285.878435 Da
8、标称质量：286 Da
9、平均质量：286.7448 Da
-
闪点N/A
-
分子量286.74500
-
精确质量285.87800
-
P S A34.14000
-
外观形状Powder | Light yellow
-
储存条件
常温密闭，阴凉通风干燥惰性气体下
-
稳定性
-
水溶解性
-
形态薄的黄色片晶。
-
H L B值
-
粘度
-
PH值
1.反应管的装填已经用化学传输技术制备了许多纯净的卤氧化钨（WO2Cl2、WOCl4、WOCl3、WOCl2、WO2Br2、WOBr4、WOBr3、WOBr2和WO2I2），化学传输技术可以用最少的实验操作而产出极纯净的化合物，这种方法已经成功地应用了很多年了，特别是在Münster大学Harald Schfer的实验室中，已成功地制备出许多过渡金属卤化物和卤氧化物。
2.在一支长15cm，直径24cm的硬质玻璃管中装入按化学计算量比的9.274g（40mmol）氧化钨(Ⅵ)和7.931g(20mmol)氯化钨(Ⅵ)（由钨和氯制备的）所组成的混合物。向此原料中加入对每毫升管子的体积略过量1mg的WCl6。把这支管子的一端放在液氮中冷冻，另一端与一套真空系统连接起来，并抽空至10-2×13322Pa（图Ⅵ-10）。

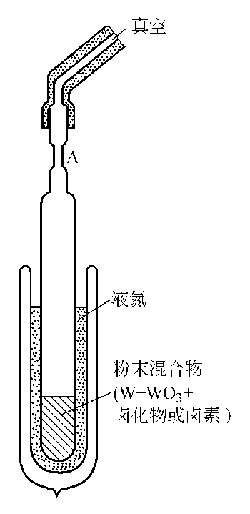

图VI-10 反应管的装置
将这支管子在A处熔封，并把它放在一座温度梯度为350/275℃的炉中。把反应物放在管子的较热的部位上，见图。用于产生温度梯度T2/T1的两温区炉是由两段中空的铝筒（外径8cm，内径4cm，长度35cm）组成的，分别缠以铜镍合金Kanthal丝，这两只铝筒装在一只铁柜里，在其中装填了石棉绒并盖以石棉板。将炉子略倾斜放置（约10°）以防止液态产物流回到管子较热的部位上去而引起可能的爆炸。约20h后反应完成，在生长区中充有黄色片状的二氯二氧化钨(Ⅵ)晶体。然后趁热将管子放置在逆向的温度梯度（200℃/室温）中，使较易挥发的杂质（例如WCl6和WOCl4）凝聚到反应管的空的一端。二氯二氧化钨(Ⅵ)的产量约为17g（根据氧化钨的用量为98%）。如果需要更进一步的提纯或更好地结晶，可以在略过量的氯化钨（Ⅵ)的存在下随时进行晶体的升华［例如对每毫升管子体积加入1mg氯化钨(Ⅵ)］
图VI-11 加热装置
| 符号 |
GHS07 |
|---|---|
| 信号词 | Warning |
| 危害声明 | H315-H319-H335 |
| 警示性声明 | P261-P305 + P351 + P338 |
| 个人防护装备 | dust mask type N95 (US);Eyeshields;Gloves |
| 危害码 (欧洲) | Xi: Irritant; |
| 风险声明 (欧洲) | 36/37/38 |
| 安全声明 (欧洲) | 26 |
| 危险品运输编码 | UN3260 |
| WGK德国 | 3 |
| 包装等级 | II |
