氧化铁黄
1.广泛用于建筑业人造大理石、水磨石的着色。是水彩、油彩、油漆、橡胶等的颜料。用作氧化铁系颜料的中间体，如制氧化铁红、铁黑等。
2.用作胶黏剂和密封剂着色性填充剂。还可用作涂料、油墨和塑料的着色。
3.食用黄色素。用于化妆品着色，在一般化妆品中均可使用。主要用于粉底霜、粉饼、眼影、唇膏等面部或眼部化妆品中。
-
中文名氧化铁黄
-
英文名Pigment Yellow 42
-
中文别名氧化鐵 | 氧化铁黄 | 氧化铁黄 单水合物 | 赤铁矿 | 赤铁矿,红铁矿 | C. I. 颜料黄 42 | 三氧化二鐵 | 含水三氧化二铁 | 1602铁黄 | 透明氧化铁黄 | 313氧化铁黄 | 氧化铁,红色 | 三氧化二铁
-
英文别名
Diiron Trioxide BURNT UMBER FERRISPEC(TM) GC FERRIC OXIDE C.I. 77492 FERRIC OXIDE, RED FERRISPEC(R) PL RED IRON OXIDE MFCD00011008 IRON(+3)OXIDE FERRIC OXIDE, BROWN YELLOW FERRIC OXIDE UMBER BURNT BROWN IRON OXIDE EINECS 215-168-2 SIENNA BURNT UMBER RAW IRON (III) OXIDE, ALPHA IRON(III) OXIDE RED E 172 IRON (III) OXIDE, GAMMA ALPHA-IRON(III) OXIDE IRON(III) OXIDE NR RED IRON OXIDE c.i. 77491 COPPERAS RED IRON OXIDES HEMATITE SIENNA C.I.Pigmentyellow42 EISENOXID ROT Transparentironoxideyellow HAEMATITE RAW UMBER ROUGE -
常用名氧化铁黄
-
C A S号51274-00-1
-
密度5.24
-
沸点N/A
-
熔点1538 °C
-
化学式Fe2O3
-
结构式
-
闪点>230 °F
-
分子量159.69
-
精确质量
-
P S A
-
外观形状pieces
-
储存条件
贮存在通风、干燥的库房中。包装应密封，防潮。避免高温，与酸、碱隔离
-
稳定性
-
水溶解性
-
形态由柠檬黄至褐色的粉末.
-
H L B值
-
粘度
-
PH值
1.广泛用于建筑业人造大理石、水磨石的着色。是水彩、油彩、油漆、橡胶等的颜料。用作氧化铁系颜料的中间体，如制氧化铁红、铁黑等。
2.用作胶黏剂和密封剂着色性填充剂。还可用作涂料、油墨和塑料的着色。
3.食用黄色素。用于化妆品着色，在一般化妆品中均可使用。主要用于粉底霜、粉饼、眼影、唇膏等面部或眼部化妆品中。

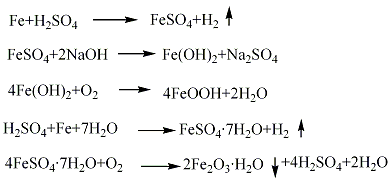

1.硫酸亚铁氧化法硫酸与铁屑反应生成硫酸亚铁，加入３％氢氧化钠溶液并通入空气制备晶核，再在晶核悬浮液中加硫酸亚铁和铁屑，加热氧化，经压滤、漂洗、干燥、粉碎制得氧化铁黄。
2.三氯化铁溶液的缓慢水解产生了一种黄色的含水沉淀，其中含有少量的三氯化铁，三氯化铁的量随着沉淀生成的条件而有所变化。这种黄色沉淀物的X射线衍射图样不同于α-Fe2O3·H2O，γ-Fe2O3·H2O和FeOCl的图样［13,14］。这个黄色化合物的脱水等压线乃是特征于含水的一水合物的曲线［13］。这种形式的氧化铁便被叫做βFe2O3·H2O(或βFeOOH)［13］，以便区别于α-和γ-一水合氧化铁。
3.将4L新配制的0.1mol/L三氯化铁溶液装在一只锥形烧瓶中，缓慢地加热，使温度在8h后升高到80°，保持这个温度2h，此后将得到的黄色沉淀在室温下放置24h。将沉淀上清液倾去，并仔细地每次用3L水洗涤沉淀数次。将沉淀移入一只容积为12L的玻璃缸中，每次用12L水共洗涤沉淀11次，并每次加入尽可能少量的氨水来防止沉淀的胶溶作用［14］。最后，每次用12L水来洗涤沉淀数次，离心去水，固体放在电烘箱中在110℃下进行干燥，从100g FeCl3·6H2O中可得到35g含水的βFe2O3·H2O。在后几阶段中沉淀物的沉降过程进行得很缓慢，使用离心机可以节省很多时间。
样品中的Cl-含量用AgCl重量法测定：将称重的样品溶解在温热的浓硝酸中。蒸发除去过量的酸之后，加水稀释，将Cl-沉淀为AgCl，溶解在氨水中，用稀硝酸进行再沉淀，然后照常法进行干燥称重。铁的测定也用重量法：在合并的滤液中加入氨水来进行Fe3+的沉淀，依照标准步骤操作，最后称重Fe2O3。典型的分析结果指出Fe∶Cl的比值为40∶1。
| 危害码 (欧洲) | Xi |
|---|---|
| 风险声明 (欧洲) | 36/37/38 |
| 安全声明 (欧洲) | 26 |
| WGK德国 | - |
| RTECS号 | NO7400000 |
