金属表面处理的各种符号表示规范，如金属钝化、磷化、电镀、氧化
下面为大家收集整理了一些常用金属的镀覆、化学、电化学处理层的表示方法，包括内容有：镀锌、镀铜、镀镍、镀铬、氧化、磷化、钝化等，按GB/T13911-1992的统一规定。
1、金属镀覆和化学处理表面方法用的各种符号：
1）材料表示符号：
材料 表示符号: 备注 铁、钢 Fe 铜、铜合金 Cu 铝、铝合金 Al 锌、锌合金 Zn 镁、镁合金 Mg 钛及钛台金 Ti 塑料 PL 国际通用缩写
金属材料化学元素符号表示：合金材料用其主要成分的化学元素符号表示，非金属材料用国际通用缩写字母表示。
2）镀覆方法处理方法表示符号：
方法名称 符号 备注 电镀 Ep 化学镀 Ap 电化学处理 Et 化学处理 Ct 不锈钢钝化ID3000-1
3）化学和电化学处理名称的表示符号
处理名称 符号 备注 钝化 P 不是元素磷(铜钝化MS0423 ) 氧化 o 电解着色 Ec 磷化 Ph 不能理解为酸度PH值 阳极氧化 A 电镀锌铬酸盐处理 C 电镀锌光亮铬酸盐处理 C1A 电镀锌彩虹铬酸盐处理 C1B 漂白型 电镀锌彩虹铬酸盐处理 C2C 彩虹型 电镀锌深色铬酸盐处理 C2D
镀覆层处理层表示符号：
特征名称 符号 备注 光亮 b 半光亮 S 暗 m 双层 d 普通 r
2、金属镀覆和化学、电化学的表示方法（在图纸上的标记）
1）金属镀覆表示方法：实例
表示符号 表示内容 Fe/Ep.CuN15bCy0.3mc. 钢材,电镀铜10μm ,光亮镍15μm，微裂纹铬0.3μm Fe/Ep.Zn7.C2C 钢材,电镀锌7μm ,彩虹铬酸盐处理2级C型,彩虹型 Cu/Ep.Ni5bCr0.3r 铜材,电镀光亮镍5μm ,普通铬0.3μm Fe/Ep.Cu20.ApNi10Cr0.3cf 铜材,电镀铜20μm ,化学镀镍10μm，电镀无裂纹铬0.3μm PL/Ep.Cu10bNi15Cr0.3r 塑料，电镀光亮铜20um，光亮镍10um，普通铬0.3μm

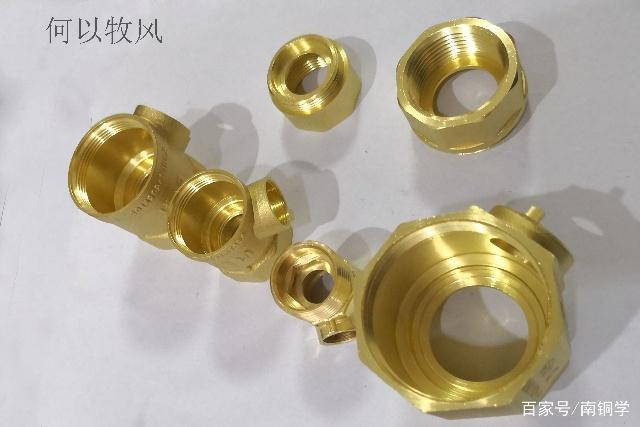

黄铜承接件抛光钝化
