什么是盐雾试验以及盐雾试验的分类、判断等

黑风

2023-10-04 14:02

+1 取消

微信扫一扫分享给朋友

盐是世界上最普遍的化合物之一，在海洋、大气、陆地表面、湖泊和河流中均能发现盐，而由盐进入微小液滴在大气中就能形成主要成分为氯化钠的盐雾环境。
很明显，物品不可能完全避免暴露在盐雾环境中。通过试验可以知道，盐雾中高浓度的氯化钠能够在一定条件下迅速分解为Na+离子和活跃的Cl－离子，它们与分子式很活跃的金属材料发生化学反应生成强酸性的金属盐，其中的金属离子与氧气接触后又还原生成较稳定的金属氧化物，这会使金属或涂层腐蚀生锈、起泡，从而出现构件、紧固件腐蚀损坏，机械部件、组件的活动部位阻塞或黏结，使动部件卡死、失灵以及微细导线、印刷线路板开路或短路，元件腿断裂等情形。
对于受影响较大的电子产品而言，盐溶液的导电性还会使绝缘体表面电阻和体积电阻大大降低，其盐雾腐蚀物与盐溶液的干燥结晶（盐粒）间的电阻会比原金属高，会增加该部位电阻和电压降，影响触电动作，从而严重影响产品电性能。

如何避免这些情况的出现？盐雾试验是重要的方法之一。

盐雾试验的分类

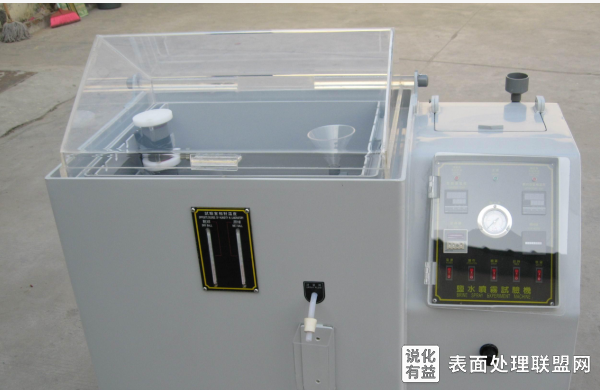

盐雾试验是一种主要利用盐雾试验设备所创造的人工模拟盐雾环境条件来考核产品、耐腐蚀性能的环境试验，试验中的氯化钠浓度是一般天然环境盐雾含量的数倍，环境腐蚀能力更强，也因此成为了正确衡量产品抗盐雾腐蚀能力的关键依据。
盐雾试验主要分为中性盐雾试验、酸性盐雾试验、铜离子加速盐雾试验和交变盐雾试验四种。
中性盐雾试验（NSS试验）是出现最早，目前应用领域最广的一种加速腐蚀试验方法。它采用5%的氯化钠盐水溶液，溶液PH值调在中性范围（6-7）作为喷雾用的溶液。试验温度均取35℃，要求盐雾的沉降率在1-2ml/80cm2.h之间。
酸性盐雾试验（ASS试验）是在中性盐雾试验的基础上发展起来的盐雾试验。它是在5%氯化钠溶液中加入一些冰醋酸，使溶液的PH值降为3左右，溶液变成酸性，最后形成的盐雾也由中性盐雾变成酸性。它的腐蚀速度要比NSS试验快3倍左右。
铜离子加速盐雾试验（CASS试验）是国外新近发展起来的一种快速盐雾腐蚀试验，试验温度为50℃，盐溶液中加入少量铜盐——氯化铜，强烈诱发腐蚀，它的腐蚀速度大约是NSS试验的8倍。
交变盐雾试验是一种综合盐雾试验，它实际上是中性盐雾试验加恒定湿热试验。它主要用于空腔型的整机产品，通过潮态环境的渗透，使盐雾腐蚀不但在产品表面产生，也在产品内部产生。它是将产品在盐雾和湿热两种环境条件下交替转换，最后考核整机产品的电性能和机械性能有无变化。

实验结果的判定方法
盐雾试验结果的判定方法主要有评级判定法、称重判定法、腐蚀物出现判定法和腐蚀数据统计分析法。
1.评级判定法
把腐蚀面积与总面积之比的百分数按一定的方法划分成几个级别，以某一个级别作为合格判定依据，它适合对平板样品进行评价。
2.称重判定法
通过对腐蚀试验前后样品的重量进行称重的方法，计算出受腐蚀损失的重量来对样品耐腐蚀程度进行评判，它特别适用于对某种金属耐腐蚀能力进行考核。
3.腐蚀物出现判定法
是一种定性的判定法，它以盐雾腐蚀试验后，产品是否产生腐蚀现象来对样品进行判定，一般产品标准中大多采用此方法。
4.腐蚀数据统计分析法

提供了设计腐蚀试验、分析腐蚀数据和确定腐蚀数据的置信度的方法，它主要用于分析、统计腐蚀情况，而不是具体用于某一具体产品的质量判定。

复合盐雾试验箱技术指标：

工作室尺寸：900mm×2000mm×600mm(D×W×H)；

温度范围：35℃～60℃；

湿度范围：20%～98%RH；

盐雾沉降量：（1～2）mL/（80cm²×h）；

喷雾方式气流喷雾式：连续/间隙任意

关键词：盐雾试验

声明：说化有益·表面处理联盟网专业视角栏目旨在免费为同行提供知识共享和储存，所有文章均由业内专业人士发布(包括转帖)，文末都会标注作者，版权归作者所有。文章仅代表作者本人的观点，本站不保证文章等内容的有效性。

知识互通，携手共进，我们欢迎各方(自)媒体，机构转载，引用我们原创内容，但需严格注明来源。同时，我们也倡导尊重与保护知识产权，如发现文章内容涉及侵权，请通过在线咨询进行投诉，我们会在第一时间核实处理。
