为什么机械加工过的不锈钢工件需要做钝化防锈处理

盟友595654651

2023-11-08 08:23

+1 取消

微信扫一扫分享给朋友

为什么机械加工过的不锈钢工件需要做钝化防锈处理？不锈钢成分含量除了铬和镍外，还有碳、锰、硫、钼等含量。而铬在这里面起到了非常重要的作用，加入铬元素后，就能改变钢的性能使钢材的分子结构分布更加均匀。在钢材表面更容易生成致密的保护膜，从而大大提高了它的耐腐蚀能力。钢材内部结构越均匀成份联系越紧密，腐蚀物入侵就越困难。

当钢材出现锈点或锈迹的时候，人们大感惊奇：“不锈钢怎么也会生锈？难道这不是不锈钢的材料吗？”其实并不是它不是不锈钢，而是不锈钢在一定的条件下它也是会生锈的。因为不锈钢是靠本身表面形成的一层极薄而坚固细密的稳定的防护膜，防止氧原子的继续渗入、继续氧化，而获得抗锈蚀的能力。一旦有某种原因，这种薄膜遭到了不断地破坏，空气或液体中氧原子就会不断渗入或金属中铁原子不断地析离出来，形成疏松的氧化铁，金属表面也就受到不断地锈蚀。另外在加工的同时许多加工之后表面防护膜遭到了破坏，也是造成生锈的重要原因。

举例：不锈钢304原材料能通过中性盐雾测试120多小时。但是，经过冲压和表面经过拉丝处理之后，客户要求必须通过96小时测试。在生产出来产品之后拿去做盐雾测试实验，不管怎么样做都只能通过40小时左右。这就让他们犯难了，找了很多原因都不能改变结果。

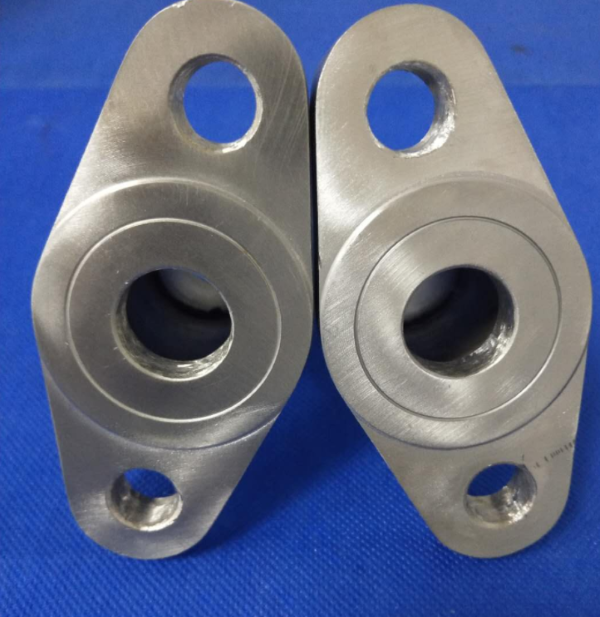

不锈钢钝化
其实原因也是很简单：
一、不锈钢板材的金属结构分布是比较均匀的，但是经过冲压拉伸其表面的金属结构发生严重的改变。
二、二次拉丝加工其表面产生了许多细小凹槽，凹槽里面容易藏有金属铁离子。
三、不锈钢表面原有的防护膜遭到了严重性的破坏。
四、藏在凹槽里面的铁离子清除不够彻底。
五、没有做专业防锈处理，破坏的防护膜没有得到及时的修护。
原因找到了，解决办法那也就很简单了。只要过前处理清除干净凹槽里面的铁离子，通过化学防锈（钝化）修护被破坏的防护膜就没问题了。
第一步：前处理除油污和清除凹槽里面的铁离子（清洗脱脂）
第二步：清洗工件残留的前处理药液（水洗）
第三步：钝化处理（一般用铬酸酐混合溶液加温钝化处理）
第四步：水洗
第五步：过纯水

关键词：钝化、不锈钢钝化

声明：说化有益·表面处理联盟网专业视角栏目旨在免费为同行提供知识共享和储存，所有文章均由业内专业人士发布(包括转帖)，文末都会标注作者，版权归作者所有。文章仅代表作者本人的观点，本站不保证文章等内容的有效性。

知识互通，携手共进，我们欢迎各方(自)媒体，机构转载，引用我们原创内容，但需严格注明来源。同时，我们也倡导尊重与保护知识产权，如发现文章内容涉及侵权，请通过在线咨询进行投诉，我们会在第一时间核实处理。
