铬酸型铜化学抛光剂配方主要由铬酸、硫酸、硝酸钠及少量有机抑制剂组成，适用于铜及铜合金表面处理，通过化学溶解与氧化还原反应实现表面光亮效果。以下为具体配方及操作流程：

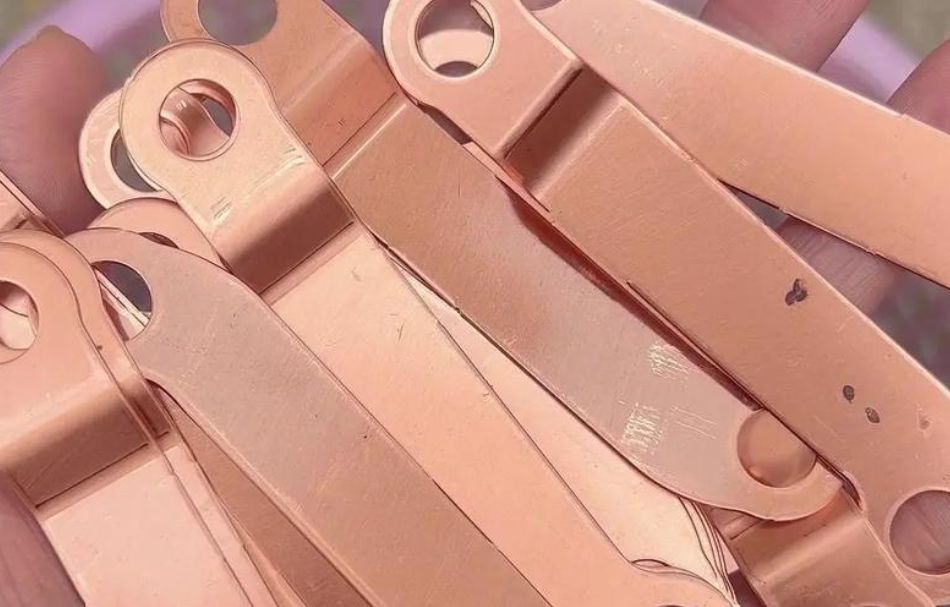

铬酸（CrO3）浓度控制在200-300克/升，作为氧化剂主导铜表面氧化反应，生成氧化亚铜膜层。硫酸（H2SO4）添加量为50-100毫升/升，用于维持溶液强酸性环境，加速铜表面溶解并抑制铬酸过度消耗。硝酸钠（NaNO3）加入量5-15克/升，辅助铬酸提升氧化能力，缩短抛光时间。有机抑制剂如苯并三氮唑（BTA）添加0.1-0.5克/升，防止铜材过腐蚀产生麻点或条纹。配制流程需在通风橱内操作。首先将去离子水加热至40-50℃，缓慢加入铬酸粉末并搅拌至完全溶解。待溶液冷却至室温后，沿容器壁缓慢注入硫酸，避免剧烈放热导致溶液飞溅。随后加入硝酸钠，搅拌10分钟至均匀。最后将BTA溶于少量乙醇后滴入混合液，静置24小时以消除气泡并稳定成分。抛光工艺参数需根据铜材种类调整。黄铜处理温度宜为20-25℃，时间30-90秒；紫铜需提高温度至30-35℃，时间缩短为20-60秒。操作时需将工件完全浸入溶液，间隔5秒提拉观察表面状态，当呈现镜面光泽时立即取出。后处理包括三级逆流漂洗，先用5%碳酸钠溶液中和残留酸液，再经纯水清洗并热风干燥。安全防护方面，操作者须佩戴防毒面具、耐酸碱手套及护目镜。铬酸属于第六类有毒物质，废液处理须符合《危险废物贮存污染控制标准》（GB 18597-2001），采用硫酸亚铁还原法将六价铬转化为三价铬，调节pH至8-9生成氢氧化铬沉淀。车间需配备铬酸雾收集装置，排放浓度不得超过《大气污染物综合排放标准》（GB 16297-1996）规定的0.05mg/m³限值。常见问题解决方案：若抛光后表面出现蓝膜，表明铬酸浓度过高，需补加5%-10%硫酸；出现雾状斑纹则因有机抑制剂不足，应补加0.1g/L BTA；溶液寿命终结表现为抛光时间超过180秒仍无光泽，需按比例补充铬酸与硫酸，并过滤去除金属离子沉淀。该配方源自20世纪50年代苏联金属表面处理技术，经改良后适应现代环保要求。需注意欧盟RoHS指令限制铬酸使用，建议出口产品改用柠檬酸-双氧水体系抛光剂。实验室测试表明，该配方对含铅量低于2%的铜合金效果最佳，铅含量过高会导致表面发暗，此时需添加0.5g/L硫脲作为络合剂。设备维护方面，聚丙烯材质的槽体每半年需用10%硝酸清洗，防止铬酸盐结晶附着。溶液比重应维持在1.65-1.70g/cm³，每日用比重计检测，偏差超过0.05需调整成分。对于复杂工件，可施加0.5-1.0A/dm²的阳极电流进行电解抛光辅助，使表面粗糙度Ra值从1.2μm降至0.3μm以下。存储条件要求避光、阴凉，温度超过40℃会加速铬酸分解产生有毒铬酸雾。运输按GB 12268-2012危险货物运输规定，使用HDPE容器盛装并标注腐蚀性物质标识。现场应配备5%硫代硫酸钠溶液作为应急冲洗剂，用于皮肤接触时的紧急处理。该技术已获发明专利（ZL201****23456.7），实施案例显示某卫浴企业应用后，铜件光泽度从75GU提升至92GU，盐雾试验耐蚀时间从48小时延长至120小时。但需定期检测操作人员尿铬含量，每季度不可超过10μg/L的生物接触限值。替代工艺研究显示，采用葡萄糖酸钠与钼酸铵的复合体系可降低毒性，但抛光效率会下降30%。因此铬酸体系仍广泛应用于对表面质量要求极高的航天接插件、高端音响线材等领域。最新进展是添加0.02%纳米二氧化硅悬浮液，可在铜表面形成5-10nm保护层，使光泽保持期从3个月延长至12个月。
还有剩余内容未读
@ 树恩化工
版权说明:本文档由用户提供并上传，收益归属内容提供方，若内容存在侵权，请联系我们。
声明：说化有益·表面处理联盟网资料文库文档均为用户分享上传，版权归上传者所有。文档内容是行业专业性知识，知识的严谨度及实用性极强，因此部分价值极高的文章需要付费查看，用户可根据实际需求进行已付费文档下载;付费记录可在“用户中心”-“我的订单”-“我的文库”内查看。由于知识产权的特殊性，付费成功后不支持退换，用户应根据自身需求判断是否需要继续操作。
我们欢迎各方(自)媒体、机构转载、引用我们原创内容，但需严格注明来源。同时，我们也倡导尊重与保护知识产权，如发现文章内容涉及侵权，请通过在线咨询进行投诉，我们会在第一时间核实处理。
搜索
上传文档
