提示✕

提示✕

完成工程师认证，即可发布配方

非PLUS会员

您暂未开通PLUS会员，请选择您的会员套餐

✖

套餐选择：

PLUS半年会员

¥68.00

¥108.00

限时

PLUS年度会员

¥108.00

¥188.00

限时

支付方式：

支付宝

✔

微信

✔

说豆

余额：0

✔

说币

余额：0

✔

我已阅读并知悉购买协议

扫码购买使用支付宝APP扫码完成支付

支付剩余时间：

支付金额

¥

金属工件表面黑磷化与发黑有什么区别

原料牛马

2026-08-25 16:55

0

+1 取消

0

+1 取消

微信扫一扫分享给朋友

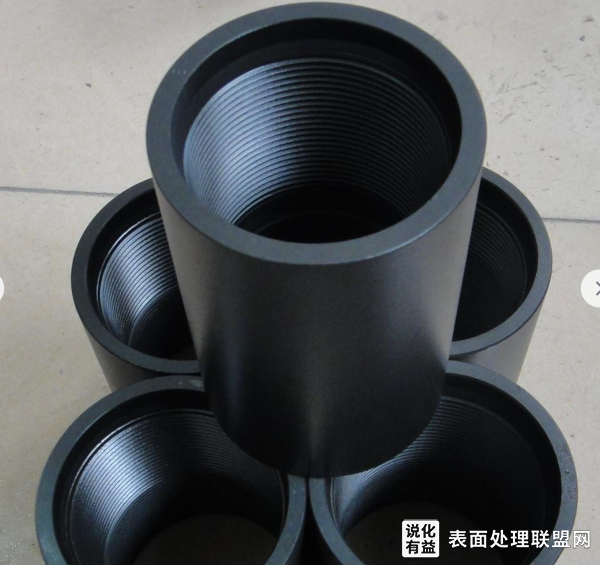

金属工件表面黑磷化与发黑的区别

一、定义与原理

项目	黑磷化	发黑（发蓝）
定义	通过化学处理在金属表面生成一层黑色磷酸盐转化膜	通过化学氧化在金属表面生成一层黑色氧化膜
主要成分	磷酸锌、磷酸锰等磷酸盐膜	四氧化三铁（Fe₃O₄）磁性氧化膜
反应机理	金属表面与磷酸二氢盐溶液反应，析出难溶磷酸盐结晶沉积	金属在强碱氧化性溶液中加热，表面被氧化生成Fe₃O₄
膜层厚度	较厚，一般5~15 μm	较薄，一般0.5~2.5 μm

二、工艺过程对比

1. 黑磷化工艺

脱脂 → 水洗 → 酸洗（除锈）→ 水洗 → 表调 → 磷化处理 → 水洗 → 封闭/干燥
磷化液主要成分：磷酸（H₃PO₄）、磷酸二氢锌、硝酸盐、催化剂等
处理温度：常温~80°C（视配方而定）
处理时间：5~30 min

2. 发黑（发蓝）工艺

脱脂 → 水洗 → 酸洗（除锈）→ 水洗 → 碱性氧化处理 → 水洗 → 皂化/浸油
发黑液主要成分：氢氧化钠（NaOH）、亚硝酸钠（NaNO₂）、硝酸钠（NaNO₃）等
处理温度：135~155°C（沸腾状态）
处理时间：15~60 min

三、膜层性能对比

性能指标	黑磷化	发黑
耐蚀性	较好，磷化膜本身有一定防锈能力，配合封闭剂效果更佳	较差，发黑膜几乎无防锈能力，必须浸油或涂蜡
结合力	与基体结合牢固，但膜层多孔	结合力良好，膜层致密
耐磨性	较好，磷化膜有减摩作用	一般
硬度	较低（膜层为结晶型）	较高（Fe₃O₄硬度较高）
耐高温性	一般，超过200°C膜层可能失水变色	较好，可耐300°C以上
导电性	绝缘性较好	有一定导电性
氢脆风险	酸洗过程可能引入氢脆，但磷化本身影响较小	碱性氧化过程基本无氢脆风险

四、外观与色泽

项目	黑磷化	发黑
颜色	灰黑至深黑色，表面呈哑光、粗糙感	蓝黑至亮黑色，表面较光滑
均匀性	膜层结晶颗粒较大，均匀性一般	膜层细腻均匀，外观更美观
光泽度	低光泽（消光效果）	可呈现一定光泽（取决于后处理）

五、适用材料

材料类型	黑磷化	发黑
碳钢、低合金钢	适用	适用
铸铁	适用	较难处理
合金钢（含Cr、Ni较高）	需特殊配方	较难发黑
不锈钢	不适用	不适用（需特殊工艺）
铝、铜等有色金属	不适用	不适用

六、典型应用场景

黑磷化应用

汽车零部件（齿轮、活塞环、紧固件）
枪械、武器零件（消光、防锈）
机械传动件（减摩、抗咬合）
冷镦、冷挤压前的润滑底层
要求较高耐蚀性的黑色表面处理

发黑应用

标准件、紧固件（螺丝、螺母）
工具、量具、刃具
弹簧、五金件
光学仪器内部零件（消光）
装饰性要求较高的黑色表面

七、成本与环保

项目	黑磷化	发黑
设备投资	较高（需多槽、加热系统）	较低（设备简单）
药液成本	较高	较低
废水处理	含磷废水需严格处理	含亚硝酸盐废水需处理
环保压力	磷排放受限，需除磷处理	亚硝酸盐为致癌物，需氧化处理
生产效率	较低（工序多）	较高（工序少）

八、选择建议

需求场景	推荐工艺
需要较高耐蚀性 + 黑色外观	黑磷化 + 封闭/浸油
需要润滑减摩性能	黑磷化（磷化膜吸油性好）
装饰性黑色 + 成本低	发黑 + 浸油
精密零件（尺寸变化要求小）	发黑（膜层薄，尺寸影响小）
高温工作环境	发黑（耐温更高）
大型工件或批量生产	发黑（工艺简单、效率高）

九、总结

黑磷化和发黑虽然都能使金属表面呈现黑色，但本质完全不同：

黑磷化是化学转化膜中的磷酸盐膜，膜层厚、多孔、耐蚀性较好，适合功能性应用（减摩、防锈、涂装底层）。
发黑是化学氧化膜中的磁性氧化铁膜，膜层薄、致密、外观好，但防锈能力弱，必须配合浸油使用，适合装饰性和一般防护。

实际生产中，应根据工件材质、性能要求、成本预算和环保约束综合选择。

声明：说化有益·表面处理联盟网专业视角栏目旨在免费为同行提供知识共享和储存，所有文章均由业内专业人士发布(包括转帖)，文末都会标注作者，版权归作者所有。文章仅代表作者本人的观点，本站不保证文章等内容的有效性。

知识互通，携手共进，我们欢迎各方(自)媒体，机构转载，引用我们原创内容，但需严格注明来源。同时，我们也倡导尊重与保护知识产权，如发现文章内容涉及侵权，请通过在线咨询进行投诉，我们会在第一时间核实处理。
