压铸件锌合金的特点与镀前除油清洗工艺以及注意事项

盟友2568974888

2023-07-31 13:56

+1 取消

微信扫一扫分享给朋友

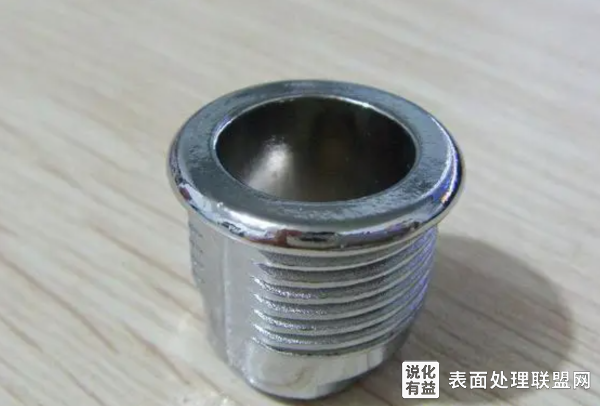

锌合金压铸件的成型靠模具，而模具在压铸过程中应定时敷上矿物油等护模剂。零件在压铸成型后出膛及运转过程中，也会沾上微量的油腻。这些油腻在镀前要处理干净，否则会影响镀层与基体的结合力。

在锌合金除油过程中，不能图方便而加入强碱性化工原料，只能在一定条件下使用弱碱性化合物进行除油。为能彻底除油，防止复杂零部件的深凹处有油腻残留，可用电化学除油来提高深凹处的除油效果，从而弥补化学除油的不足之处。

采用阴极一阳极联合电解除油，达到互补高效的作用。锌合金电解除油液是含中性表面活性剂的低碱度溶液，阴极电解除油时，利用溶液中表面活性剂的乳化、增溶、湿润和电解时阴极上强烈析氢、对油膜撕裂、包裹等作用．去除油膜。但缺点是铸件缩孔中易渗氢、易使镀层起泡和粘滞有机微粒、沉积有害膜层．影响镀层结合力。
经过阳极电解除油后，可将缩孔中的氢气去除，使工件表面上沉积的膜层及有害杂质在电解氧化、机械剥落及化学溶液的联合作用下而去除。操作要严格、时间要短(1--3 s)、电流要小(0．5～1．0 A／dm )．严禁产生白色胶状腐蚀物、挂灰、麻点。如表面略有轻徽暗膜．可在活化时去除。
除油过程中水洗一定要彻底，除油后工件经活化、水洗后，应不憎水，与水亲合，不应因除油不彻底存在残留抛光蜡，经酸铜加厚后而产生蚀点。
除油溶液应保持一定的浓度和纯度，定期更换，以防异金属离子浓度达到一定值时而产生置换层，影响镀层的结合力，特别是除油液应与铁基件、铜基件分开进行。

关键词：锌合金除油、清洗

声明：说化有益·表面处理联盟网专业视角栏目旨在免费为同行提供知识共享和储存，所有文章均由业内专业人士发布(包括转帖)，文末都会标注作者，版权归作者所有。文章仅代表作者本人的观点，本站不保证文章等内容的有效性。

知识互通，携手共进，我们欢迎各方(自)媒体，机构转载，引用我们原创内容，但需严格注明来源。同时，我们也倡导尊重与保护知识产权，如发现文章内容涉及侵权，请通过在线咨询进行投诉，我们会在第一时间核实处理。
