常见的几种塑料件表面喷漆工艺探讨

盟友2568974572

2024-01-25 11:00

+1 取消

微信扫一扫分享给朋友

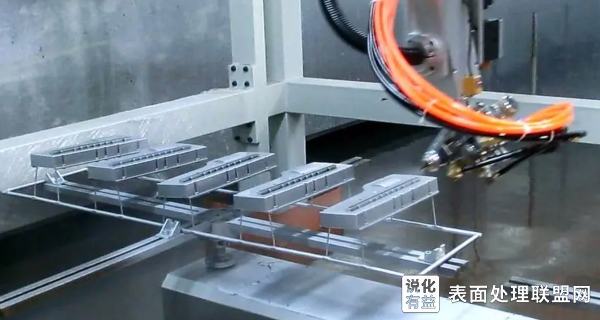

一般塑料材质工件如尼龙、PP、PET等等表面喷涂的工艺有很多，这里具体介绍下消除内应力、去污、以及除尘和解决材质表面涂装附着力问题的四个工艺的基本流程。

1.消除内应力
塑料产品注塑加工时易形成内应力，在喷漆加工时非常容易产生应力集中而导致塑料件裂纹。可采用退火处理或整面处理，消除应力。退火处理是把塑料件加热到热变形温度以下，即60℃，保温2h。由于采用此种工艺需要大量的烘烤流水线，因此，可采用整面处理的技术，即配置能够消除塑件内应力的溶液在室温下对塑件表面进行15～20min的处理即可。
2.去污残留
塑料件表面常沾有油污、手汗和脱模剂，它会使油漆原料附着力变差，涂层产生龟裂、起泡和脱落。喷漆加工前应进行除油处理。对塑料件通常用汽油或酒精清洗，然后进行化学除油化学除油后应彻底清洗工件表面残留碱液，并用纯水最后清洗干净，晾干或烘干。
3.高压离子空气除电除尘
塑料件是绝缘体，表面电阻一般在1013Ω左右，易产生静电。带电后容易吸附空气中的细小灰尘而附着于表面。因静电吸附的灰尘用一般吹气法除去十分困难，采用高压离子化空气流同时除电除尘的效果较好。
4.涂装附着力问题
尼龙、PP等塑料材质由于表面结晶度高、极性低，在喷涂普通漆、橡胶漆、PU漆等油漆的时候，由于底材与油漆之间的层间附着力差，导致材质表面掉漆问题。解决这表面油漆脱落的现象可以在底材与油漆之间喷涂一层附着力促进剂，打乱底材表面的分子排列，提高达因值，解决附着力问题。

声明：说化有益·表面处理联盟网专业视角栏目旨在免费为同行提供知识共享和储存，所有文章均由业内专业人士发布(包括转帖)，文末都会标注作者，版权归作者所有。文章仅代表作者本人的观点，本站不保证文章等内容的有效性。

知识互通，携手共进，我们欢迎各方(自)媒体，机构转载，引用我们原创内容，但需严格注明来源。同时，我们也倡导尊重与保护知识产权，如发现文章内容涉及侵权，请通过在线咨询进行投诉，我们会在第一时间核实处理。
