磷化后很快生锈的原因看这里

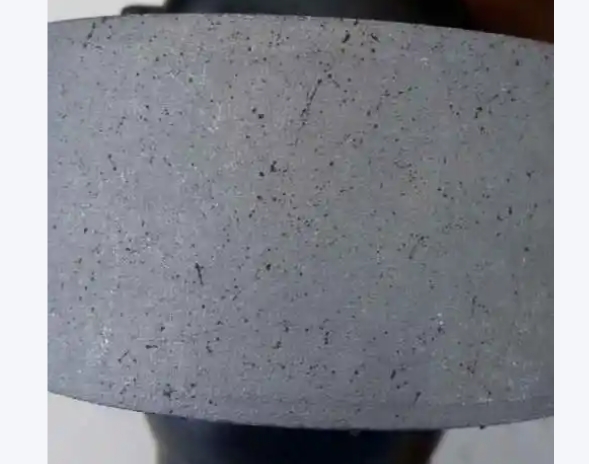

磷化后很快生锈的主要原因涉及工艺控制、设备运行和后续处理三个层面，主要包括磷化参数失衡、设备排风/循环系统故障、表面预处理不彻底及防锈措施缺失等关键因素。
工艺参数控制不当酸度比例失衡：游离酸或总酸度过高会导致磷化膜结晶粗糙、致密性差，降低防锈能力。铁系磷化膜因厚度不足（通常仅0.1-0.5μm）更易失效。温度管理不善：磷化液温度波动超出工艺范围（如铁系磷化需15-35℃稳定环境），会影响成膜速度和晶体结构。药剂浓度异常：磷化液中硝酸钠、钼酸钠等成分浓度不足时，膜层耐蚀性显著下降，彩虹色磷化膜即为典型劣化表现。设备运行缺陷排风系统故障：磷化槽排风停滞会造成密闭空间高温高湿环境（温度38℃+湿度90%），加速未磷化区域的氧化反应，桶身内腔尤为明显。循环系统堵塞：层流管道积聚磷化渣（常见锌系磷化）会导致槽液流动性下降，造成局部反应不充分，形成膜层缺陷区域。表面处理及后续措施缺失前处理不彻底：残留油脂（脱脂温度不足）或锈迹（酸洗时间过短）直接影响磷化膜附着完整性。中和工序缺失导致工件表面残酸，引发二次腐蚀。后处理不足：水洗不充分使磷化液残留（特别是内腔结构），烘干不彻底在储存期间引发电化学腐蚀。缺乏封闭处理（如钝化或涂油），单纯磷化膜难以长期隔绝空气湿度。
声明：说化有益·表面处理联盟网专业视角栏目旨在免费为同行提供知识共享和储存，所有文章均由业内专业人士发布(包括转帖)，文末都会标注作者，版权归作者所有。文章仅代表作者本人的观点，本站不保证文章等内容的有效性。
知识互通，携手共进，我们欢迎各方(自)媒体，机构转载，引用我们原创内容，但需严格注明来源。同时，我们也倡导尊重与保护知识产权，如发现文章内容涉及侵权，请通过在线咨询进行投诉，我们会在第一时间核实处理。
您暂未开通PLUS会员，请选择您的会员套餐
