什么是金属表面发黑/发蓝以及处理工艺

2022-06-27 08:31

+1 取消

微信扫一扫分享给朋友

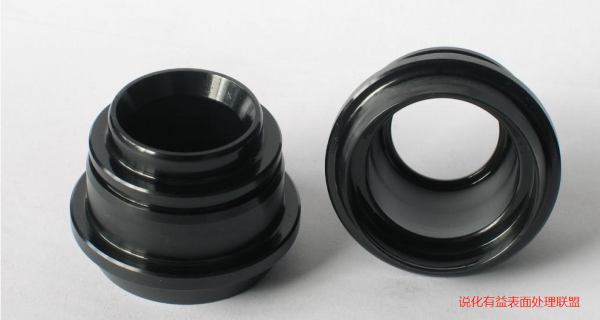

钢铁工件的表面发黑处理，也常被称之为发蓝处理。发黑处理现在常用的方法有碱性加温发黑和常温酸性发黑两种工艺。但常温发黑工艺对于低碳钢的效果不太好。A3碳素结构钢用碱性发黑会好一些。

碱性加温发黑又分一次发黑和两次发黑。
发黑液的主要成分是氢氧化钠和亚硝酸钠。
发黑时所需温度的范围较大，大概在135℃到155℃之间都可以得到不错的发黑表面，只是所需时间长短不同
实际操作中，需要注意的是工件发黑前处理除锈和除油的效果直接影响后面发黑的质量，以及发黑后的钝化浸油也是因素。发黑质量的好坏与前处理工艺密切相关，做个金属表面前处理技术服务的工程师更有发言权。
金属“发蓝”药水
主要采用碱性氧化法或酸性氧化法；使金属表面形成一层致密氧化膜，以防止金属表面被腐蚀或侵蚀，该处理工艺称为“发蓝”处理。
黑色金属表面经“发蓝”处理后所形成的氧化膜，其外层主要是四氧化三铁，内层为氧化亚铁。
一、碱性氧化法“发蓝”药水
1．大致配方：硝酸钠50～100克
氢氧化钠600～700克
亚硝酸钠100～200克
水1000克
2．配置法：按配方比例计量后，在匀速搅拌条件下，依次把各料加入反应槽中，溶解，混合均匀即可。
3．备注说明：
a、金属表面脱脂必须干净和干燥以后才能进行“发篮”处理。
b、金属工件进行“发蓝”处理质量与金属中的含碳量有关，“发蓝”溶液温度及金属工件在其中的处理时间需要根据内部管理规定与要求而定。
c、一般最长一周左右分析溶液中硝酸钠、亚硝酸钠和氢氧化钠的含量数据，以便及时补充有关原料成分。根据处理槽大小一般使用半年后就应换槽，以保证发黑处理质量不受影响，
c、工件“发蓝”处理后，最好用热肥皂水浸泡洗数分钟，再用冷水冲洗。然后,又用热水冲洗，吹干。
二、酸性氧化法“发蓝”处理药水
1．大致配方：磷酸3～10克
硝酸钙80～100克
过氧化锰10～15克
水1000克
2．制作方法：按配方重量比计量后，在反应槽中不断搅拌条件下，依次把磷酸、过氧化锰和硝酸钙加入其中，溶解，混合均匀即可。
3．备注说明：
a、待处理金属工件务必保证前处理清洗彻底干净并干燥后才能进行下一步“发蓝”处理。
b酸性氧化法所得保护膜呈黑色，其主要成分是由磷酸钙和铁的氧化物所组成，其耐腐能力和机械强度均超过碱性氧化法发黑所得的保护膜。
c、“发蓝”工作温度为100℃，处理时间为40～45分钟。在处理碳素钢时，药液中磷酸含量控制在3～5克／升；处理合金钢或铸钢时，磷酸含量控制在5～10克／升。应注意定期分析药液磷酸的含量。

5.“工件“发蓝”处理后，最好用热肥皂水浸泡洗数分钟，再用冷水冲洗。然后,又用热水冲洗，吹干。

来源：说化有益表面处理联盟网编辑益童

声明：说化有益·表面处理联盟网专业视角栏目旨在免费为同行提供知识共享和储存，所有文章均由业内专业人士发布(包括转帖)，文末都会标注作者，版权归作者所有。文章仅代表作者本人的观点，本站不保证文章等内容的有效性。

知识互通，携手共进，我们欢迎各方(自)媒体，机构转载，引用我们原创内容，但需严格注明来源。同时，我们也倡导尊重与保护知识产权，如发现文章内容涉及侵权，请通过在线咨询进行投诉，我们会在第一时间核实处理。
