铝合金阳极氧化膜的性能及测试方法

      铝及铝合金保护与装饰用多孔型阳极氧化膜的性能项目包括许多方面，分属物理性能、化学性质和力学性能等各方面性能。根据我国国家标准GB/T 8013.1—2007的规定，这些性能分别归类属于逐批检验必检项目、逐批检验协议项目、定期检验必检项目和定期检验协议坝日四炎，图1列出上述4类项目设计的具体性能。虽然从建筑铝型材的性能检验的重要程度出发，根据目前的国家标准从左到右的重要性可能下降，即逐批检验比定期检验更为重要，必检项目比协议项目更加重要，但那是针对铝合金建筑型材而言，所以不能认为这种规定是永久不变的普遍适用原则。选择检验项目及其重要程度实际上应该随着产品对象和使用要求而变化，例如自行车圈用的铝合金，铝合金阳极氧化膜的抗变形破裂性非常重要，应该属于必测项目。太阳能光伏电池框架结构部件用的铝合金，其抗热裂性就成为针对性很强的必测项目。此时抗变形破裂性和抗热裂性不应该再列为“定期检验协议项目”，而可能应该作为“逐批检验必检项目”。

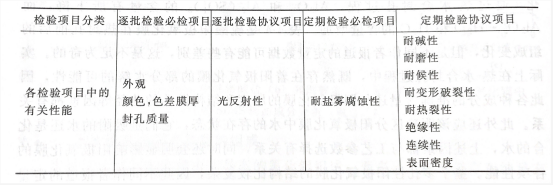

图1 四类检验项目的阳极氧化膜性能

        图2综合我国国家标准规定的各项铝阳极氧化膜的性能及相应的检验方法，以及相关的中国标准或外国标准，同时在“备注”栏中做了-些注解性的说明。表图2中第4列“中国标准”栏所示的我国国家标准的有关性能检测方法，其中如果标出“GB/T 8013.1—2007”, 则表示仅在我国标准阳极氧化膜的总规范GB/T 8013.1—2007 有关章节或附录中提出，目前尚无专门试验方法的国家标准。关于点腐蚀程度评价方法的标准，虽然我国还没有在“铝及铝合金阳极氧化”的项目下制定有关专项试验方法标准，GB/T 8013.1—2007也没有做出规定，只能参考和借鉴我国有关腐蚀与防护的国家标准。但是为了针对性更强的原因，图2列出相应的铝阳极氧化膜点腐蚀评定的国际标准和欧洲规范，供读者使用中参考。国际标准和欧洲规范已经在“铝及铝合金阳极氧化”的专项中规定了阳极氧化膜点腐蚀程度评价方法，即“铝及铝合金阳极氧化一点腐蚀评价的定级-图像法”(ISO 8993，EN 12373.18)，“铝及铝合金阳极氧化一点腐蚀评价的定级一格栅法” (ISO 8994, EN 12373.19)。图2中列出的相关的性能特征和测试检验方法，将在本篇的后续4章(即第5章~第8章)中，逐一进行详细介绍和技术说明。

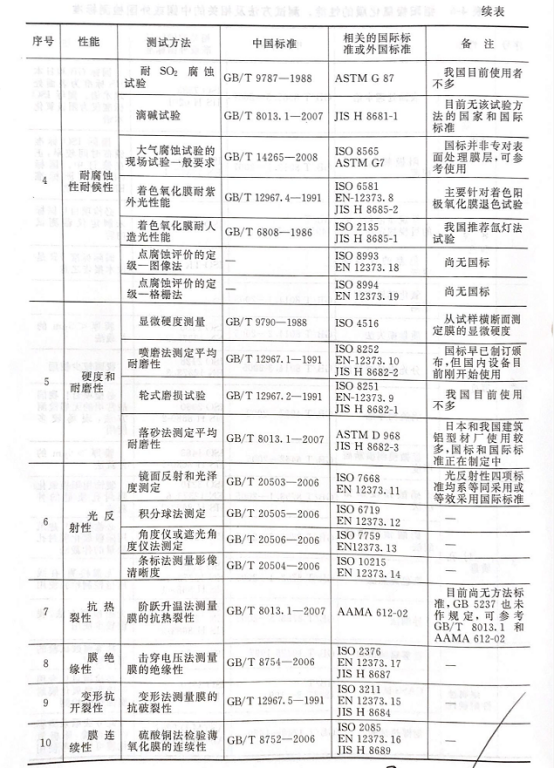

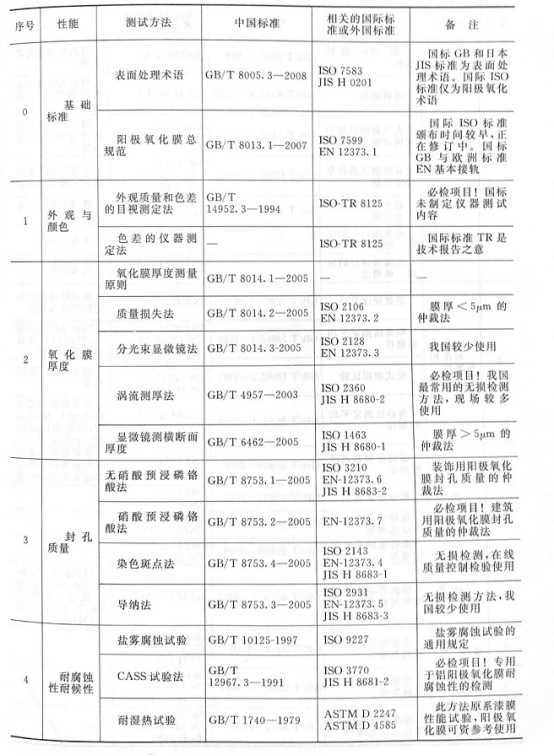

图2 铝阳极氧化膜的性能，测试方法及相关的中国或外国检测标准

来源：表面处理联盟                  关键字：铝合金阳极氧化膜

登录阅读
